Wat is een motoroliepeilstokbuis? Materialen- en functiegids

Wat is een Buis van motoroliepeilstok

Een motoroliepeilstokbuis is de cilindrische geleidebuis die in het motoroliecarter is geïnstalleerd en die de oliepeilstok vasthoudt en technici een stabiel, afgedicht kanaal geeft om het oliepeil en de olieconditie te controleren. Een Peilstokbuis voor motorolie voor auto's ondersteunt ook vaak het vullen of aftappen van olie bij bepaalde motorontwerpen , waardoor het een klein onderdeel is met een buitenmaatse rol in het dagelijkse motoronderhoud. De buis loopt van een opening aan de bovenkant van het motorblok naar beneden in het oliecarter, waardoor de peilstok elke keer dat hij wordt ingestoken in dezelfde positie wordt gehouden, zodat de oliepeilwaarden consistent blijven.

Naast het simpelweg geleiden van de peilstok, vormt de buis een afgesloten pad dat vuil, vocht en afval weghoudt van de olietoevoer. Deze functie is van belang voor personenauto's, bedrijfsvrachtwagens, generatorsets en bouwmachines, overal waar een motor een betrouwbare, herhaalbare manier nodig heeft om het oliepeil en de oliekwaliteit te controleren tijdens routinecontroles.

Kernfuncties van de peilstokbuis

Een goed ontworpen peilstokbuis voor motorolie doet meer dan alleen een peilstok op zijn plaats houden. Het vervult verschillende ondersteunende rollen die de motor beschermen en het onderhoud vereenvoudigen.

Detectiekanaal voor het oliepeil, dat een stabiel invoegpunt biedt voor nauwkeurige metingen zodra de motor is afgekoeld
Preventie van verontreiniging, met behulp van een afdichtring en een gegolfd uiteinde om vreemde stoffen en vocht uit de oliecarter te blokkeren
Ondersteuning voor het vullen of aftappen van olie, waarbij sommige ontwerpen een vulpoort of aftapklep aan het buisuiteinde bevatten
Structurele duurzaamheid, gemaakt van corrosiebestendig materiaal om langdurige werking bij hoge temperaturen te weerstaan
Vereenvoudigde vervanging, met behulp van schroefdraad- of klikverbindingen die geschikt zijn voor verschillende motorindelingen

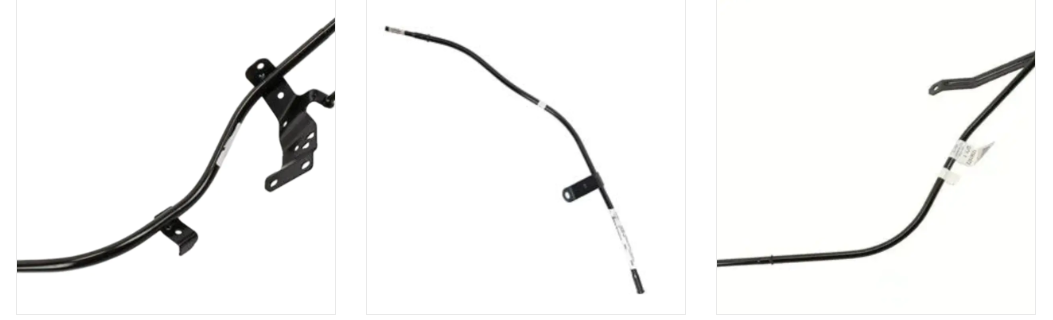

Staal, roestvrij staal en flexibele materialen voor peilstokbuizen

De materiaalkeuze heeft invloed op hoe goed een peilstokbuis bestand is tegen hitte, trillingen en corrosie gedurende jarenlang gebruik van de motor. Drie materiaalfamilies dekken de meeste toepassingen die momenteel op de markt zijn.

Tabel 1: Gebruikelijke materialen voor peilstokbuizen en typische kenmerken
Materiaaltype	Corrosiebestendigheid	Typische toepassing
Stalen oliepeilstokbuis	Matig	Standaard passagiers- en lichte commerciële motoren
Roestvrij stalen peilstokbuis	Hoog	Zware vrachtwagens, generatorsets, zware omstandigheden
Flexibele peilstokbuis	Matig to High	Strakke motorruimten met routeringsbeperkingen

Figuur 1: Illustratieve vergelijking van de corrosieweerstand bij gangbare materiaalsoorten voor peilstokbuizen

Roestvrijstalen peilstokbuizen bieden over het algemeen de sterkste weerstand tegen roest en putjes op de lange termijn. Daarom verschijnen ze vaak op generatorsets en bouwmachines die in veeleisende buitenomstandigheden werken. Standaard stalen buizen blijven een praktische, veelgebruikte optie voor alledaagse toepassingen in personenvoertuigen, terwijl flexibele peilstokbuizen de routeringsproblemen in motorruimtes oplossen waar een star buispad niet praktisch is.

Duurzaamheidsfactoren die de levensduur verlengen

Een peilstokbuis bevindt zich dicht bij de motorwarmte en constante trillingen gedurende de levensduur van het voertuig, dus een paar constructiedetails maken een meetbaar verschil in hoe lang deze meegaat voordat vervanging nodig is.

Afdichting en verontreinigingsbeheersing

De afdichtring aan de bovenkant van de buis en het gegolfde gedeelte bij de basis werken samen om te voorkomen dat vocht en wegresten in de oliecarter terechtkomen. Een versleten of ontbrekende afdichting is een van de meest voorkomende redenen waarom olievervuiling optreedt tijdens routinecontroles, zelfs als de olie zelf onlangs is ververst.

Hitte- en trillingsbestendigheid

Omdat de buis bij veel motorindelingen dichtbij het blok en het uitlaatpad zit, is tolerantie voor hoge temperaturen net zo belangrijk als materiaalsterkte. Buizen gebouwd van corrosiebestendig materiaal en een goede montagepasvorm behouden hun vorm en positie door jaren van thermische cycli, waardoor de peilstok na verloop van tijd nauwkeurig blijft.

Tekent dat een peilstokbuis vervangen moet worden

De meeste problemen met de peilstokbuis vertonen duidelijke waarschuwingssignalen voordat ze grotere onderhoudsproblemen veroorzaken. Door deze vroegtijdig te onderkennen, blijven de oliecontroles accuraat en wordt voorkomen dat verontreiniging de oliecarter bereikt.

De peilstok voelt los aan of wiebelt merkbaar wanneer hij in de buis wordt gestoken
Er verschijnen olieresten of lekkage rond de basis waar de buis het oliecarter raakt
De buis vertoont zichtbare buigingen, deuken of barsten over de lengte ervan
Het wordt moeilijk om de peilstok soepel in te brengen of te verwijderen
Na het reinigen verschijnt er vuil of vocht in de buisopening

Figuur 2: Illustratief patroon van de afdichtingseffectiviteit gedurende jaren van gebruik tussen buismateriaaltypen

Een peilstokbuis verwijderen en installeren

Het vervangen van een peilstokbuis is bij de meeste motoren een beheersbare taak zodra de oude buis is gelokaliseerd en losgemaakt van het bevestigingspunt. Een gebroken of vastgelopen slang heeft over het algemeen een zorgvuldig, methodisch verwijderingsproces nodig in plaats van geweld.

Een kapotte peilstokbuis verwijderen

Zoek het montagepunt op het blok of het kleppendeksel en bevestig of de buis is voorzien van schroefdraad, kliksluiting of vastgeschroefd
Oefen een lichte schommeldruk uit terwijl u hem omhoog trekt als de buis met een perspassing in de pan zit
Verwijder eerst de bevestigingsbout of beugel als de buis is vastgezet met een bevestigingsmiddel
Maak de montageboring grondig schoon zodra de oude buis eruit is, om vuil of oud afdichtmiddel te verwijderen

Een nieuwe peilstokbuis installeren

Controleer of de vervangende buis overeenkomt met de oorspronkelijke lengte, diameter en montagestijl
Plaats vóór installatie een nieuwe afdichtring op de buis om een schone afdichting te behouden
Leid de buis gelijkmatig in de panopening om te voorkomen dat het onderste uiteinde buigt
Zet het bovenste bevestigingspunt vast volgens het originele ontwerp met schroefdraad of klikbevestiging
Steek de peilstok erin en controleer of deze goed vastzit en nauwkeurig afleest voordat u de motorruimte sluit

Peilstokbuistypes naast elkaar vergelijken

Kiezen tussen staal, roestvrij staal en flexibele constructie komt neer op het afwegen van een aantal praktische maatregelen tegen de motoromgeving die de buis zal dienen.

Figuur 3: Vergelijkende prestaties van vijf praktische maatregelen op relatieve schaal

Roestvrijstalen buizen hebben de neiging om voorop te lopen wat betreft hitte- en corrosiebestendigheid, wat geschikt is voor toepassingen met zware toepassingen en buitenapparatuur, terwijl flexibele buizen een voordeel hebben bij het geleiden door krappe of onregelmatige motorruimte-indelingen waar een stijve buisvorm moeilijker te passen is.

Toepassingen voor alle voertuig- en uitrustingstypen

Een oliepeilstokbuis voor auto's komt voor op een breed scala aan aandrijflijnplatforms, waarbij het materiaal en de vorm vaak worden aangepast aan de specifieke motorindeling.

Tabel 2: Veel voorkomende apparatuurtypen en typische overwegingen voor peilstokbuizen
Uitrustingstype	Typische buisoverweging
Personenauto's	Compacte stalen of flexibele buis, gemonteerd in krappe motorruimte
Commerciële vrachtwagens	Versterkte stalen of roestvrijstalen buis voor langere bedrijfscycli
Generatorsets	Roestvrijstalen buis die blootstelling aan de buitenlucht en trillingen ondersteunt
Bouwmachines	Zware buis, bestand tegen stof, vocht en constante beweging

Figuur 4: Illustratieve verdeling van het gebruik van peilstokbuizen over algemene apparatuurcategorieën

Over de fabrikant

Als China Automotive Engine Oil Dipstick Tube-fabrikant en Automotive Engine Oil Dipstick Tube Factory is het bedrijf gevestigd in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City, een gebied met handige transportverbindingen op ongeveer 25 kilometer van Ningbo Lishe Airport en dicht bij de Ningbo Coastal Industrial Zone. Het bedrijf is ontstaan uit de Ningbo Xingxin Metal Products Factory, opgericht in 1995, en opereert vandaag de dag als een hightech onderneming die gespecialiseerd is in pijpfittingen voor de auto-industrie in een 32.000 vierkante meter terrein met 26.000 vierkante meter fabrieksvloeroppervlak .

De productieapparatuur omvat CNC-volautomatische pijpbuigmachines, grootschalige assemblagelijnen voor soldeerovens, hydraulische interne vormmachines met diameters van 10 tot 80 millimeter, een hydraulische waterexpansiemachine van 800 ton, volautomatische laserlasmachines, lasrobots en grootschalige bewerkingscentra, ondersteund door een intern onderzoeks- en testlaboratorium. Als fabrikant van oliepeilstokbuizen en leverancier van oliepeilstokbuizen produceert het team ook OEM-oplossingen voor oliepeilstokbuizen naast de kernproductie van gegolfde buizen voor de auto-industrie, waarbij waterexpansie-gegolfde buizentechnologie wordt toegepast die volgens een hoge standaard binnen de industrie is ontwikkeld.

Veelgestelde vragen

Q1. Welke oliepeilstokbuis past op mijn motor?

Zorg ervoor dat de vervanging overeenkomt met de originele buislengte, diameter en montagestijl, aangezien de lay-outs merkbaar variëren tussen motormodellen.
Vraag 2. Kan ik alleen de peilstokbuis vervangen?

Ja, de buis kan doorgaans zelf worden vervangen zonder dat de peilstok zelf of andere omliggende onderdelen hoeven te worden vervangen.
Q3. Hoe lang gaat een oliepeilstokbuis mee?

De levensduur is afhankelijk van het materiaal en de bedrijfsomstandigheden, waarbij roestvrijstalen buizen onder dezelfde omstandigheden over het algemeen langer een afdichtingseffectiviteit behouden dan standaard staal.
Q4. Welk materiaal is het beste voor oliepeilstokbuizen?

Roestvrij staal biedt de sterkste corrosieweerstand voor veeleisende omgevingen, terwijl standaard staal en flexibele buizen goed geschikt zijn voor veel dagelijkse toepassingen in personenauto's.
Vraag 5. Zijn oliepeilstokbuizen universeel

Nee, buizen zijn motorspecifiek wat betreft lengte, diameter en montagestijl, dus het is belangrijk dat de originele onderdeelconfiguratie overeenkomt voordat u een vervanging bestelt.
Vraag 6. Kan een verbogen peilstokbuis worden gerepareerd?

Kleine bochten worden soms rechtgetrokken, maar een buis met structurele deuken of scheuren kan over het algemeen beter worden vervangen om een goede afdichting te behouden.
Vraag 7. Kun je een oliepeilstokbuis vervangen?

Ja, de meeste peilstokbuizen maken gebruik van schroefdraad- of klikverbindingen die speciaal zijn ontworpen om vervanging eenvoudig te maken.
Vraag 8. Hoe een kapotte peilstokbuis te verwijderen

Identificeer eerst de montagestijl en oefen vervolgens lichte schommeldruk uit of verwijder de bevestigingsbevestiging voordat u de montageboring verwijdert van vuil.
Vraag 9. Hoe u een nieuwe peilstokbuis installeert

Plaats een nieuwe afdichtring, geleid de buis gelijkmatig in de panopening, zet de bovenste houder vast en controleer of de peilstok nauwkeurig afleest zodra deze is geïnstalleerd.
Q10. Hoeveel onderhoud heeft een peilstokbuis nodig?

Routinematige visuele controles op de staat van de afdichtingen en een veilige montage zijn meestal voldoende, waarbij vervanging alleen nodig is als er tekenen van slijtage optreden.
