Uitlaatgasrecirculatieleiding (EGR).

Automotive Uitlaatgasrecirculatieleiding (EGR). Manufacturer

EGR-lijn is een cruciaal leidingsysteem dat een deel van het uitlaatgas van de motor afkoelt voordat het naar het inlaatspruitstuk wordt geleid. Dit systeem verlaagt de verbrandingstemperaturen aanzienlijk, verlaagt de uitstoot van stikstofoxide (NOx) en verbetert het brandstofverbruik. Wij streven ernaar om zeer betrouwbare EGRLine-oplossingen met lage emissies te leveren aan wereldwijde autofabrikanten.

Producteigenschappen:

Short-Path Design: Minimaliseert het uitlaatgasrecirculatiepad, verbetert de systeemrespons en vermindert de drukval.
Geïntegreerde koeling: De lasergelaste, hoogefficiënte EGR-koeler biedt uitstekende corrosieweerstand. Er kan een bypassklep worden gebruikt om de koelfunctie tijdens een koude start uit te schakelen, waardoor een snelle opwarming mogelijk is.
Modulair leidingwerk: gestandaardiseerde connectoren en snelontgrendelingsclips vergemakkelijken montage ter plaatse en daaropvolgend onderhoud. Materialen met hoge sterkte: De hoofdleidingen zijn gemaakt van 304/316L roestvrij staal of zeer sterke legeringen, zodat ze bestand zijn tegen hoge temperaturen en hoge druk.
Smart Valve: maakt gebruik van elektromagnetische of lineaire kleppen en biedt snelle openings-/sluittijden van 50-100 ms, ter ondersteuning van nauwkeurige ECU-besturing.
Systeemintegratie: Er zijn meerdere opties voor leidingroutering beschikbaar voor verschillende motorindelingen (inline, V-type), ter ondersteuning van ontwerpen met twee circuits voor hoge druk (HP-EGR) en lage druk (LP-EGR).

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Over JIATIAN

As a China Exhaust Gas Recirculation Line Manufacturer and EGR Line Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

De belangrijkste producten van het bedrijf zijn: productie en ontwikkeling van gegolfde buizen voor de automobielsector. Momenteel zijn er 10 CNC volautomatische pijpbuigmachines, 2 grootschalige assemblagelijnen voor soldeerovens, 10 hydraulische interne vormmachines met verschillende specificaties (met een maximale verwerkingslengte van 1,5 meter en diameters variërend van ￠10 tot ￠80), 1 800T hydraulische waterexpansiemachine, 4 volautomatische laserlassers, 4 sets lasrobots, 8 grootschalige bewerkingscentra, 6 Panasonic booglasmachines en meer dan 30 verschillende ondersteunende machines. machines voor het vormen van pijpen. Het bedrijf beschikt over eigen R&D- en verwerkingscentra. De waterexpansie-apparatuur en technologie van het bedrijf bevinden zich momenteel op toonaangevend niveau in de sector. Er is een uitgebreid laboratorium opgericht.

Het bedrijf zet zich in voor het creëren van 's werelds toonaangevende autobalgen met uitstekende kwaliteit en innovatieve technologie, waardoor wordt gegarandeerd dat elk product goed kan presteren in verschillende omgevingen en de vooruitgang van de industrie wordt bevorderd.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Onderscheidingen en certificaten

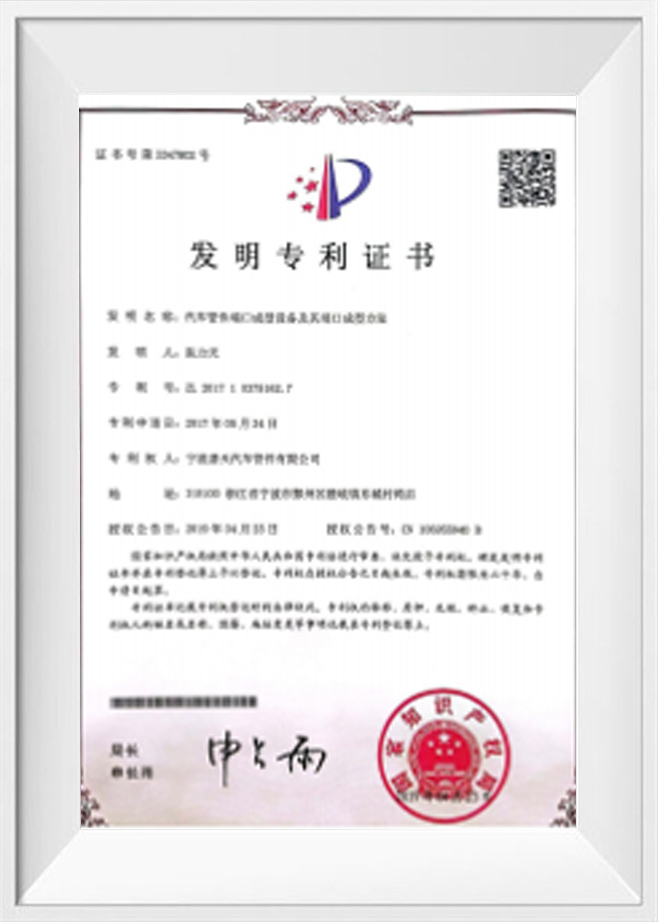

  • Patentcertificaat van de uitvinding
  • Patentcertificaat van de uitvinding

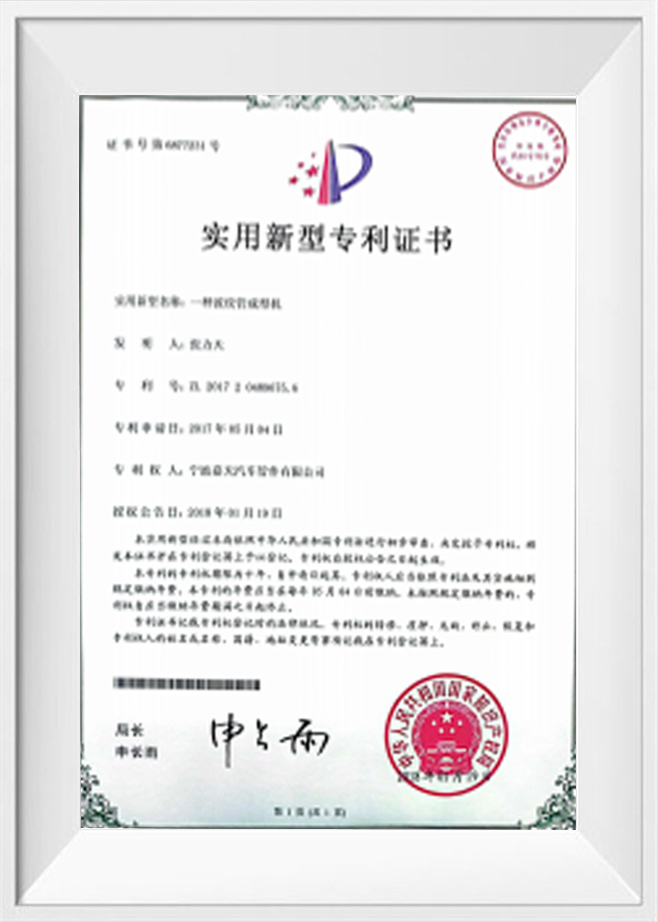

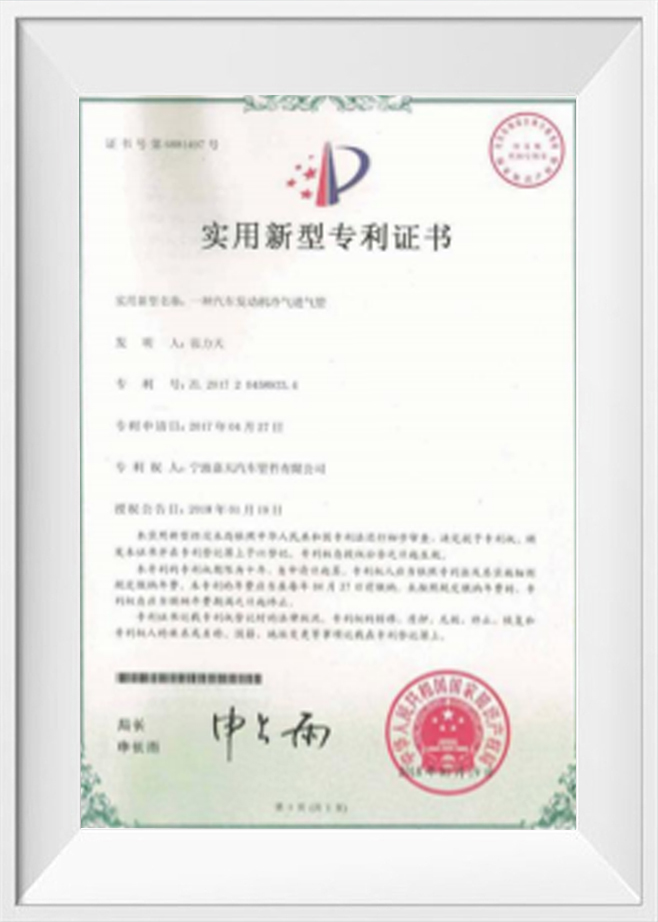

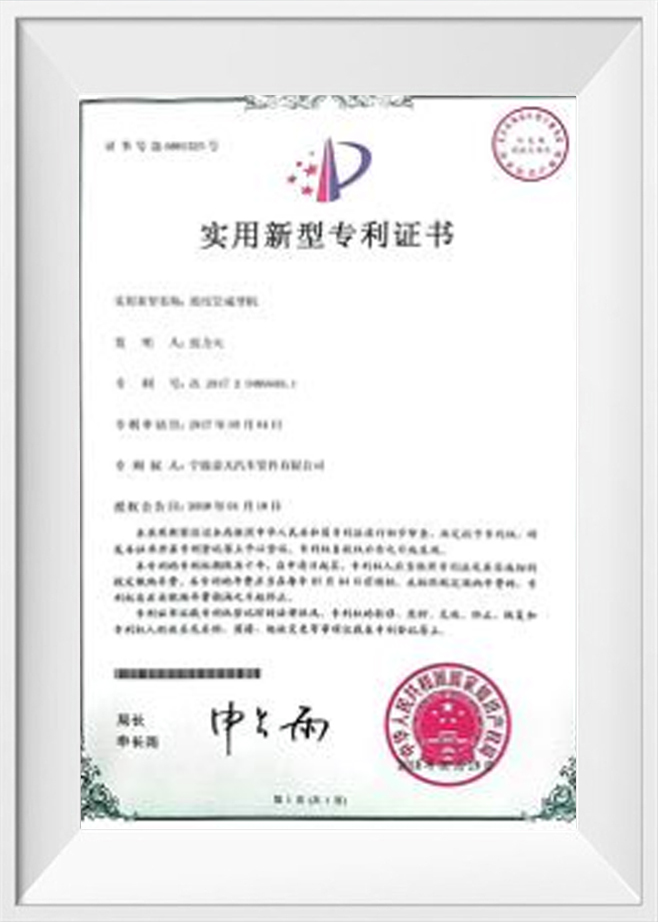

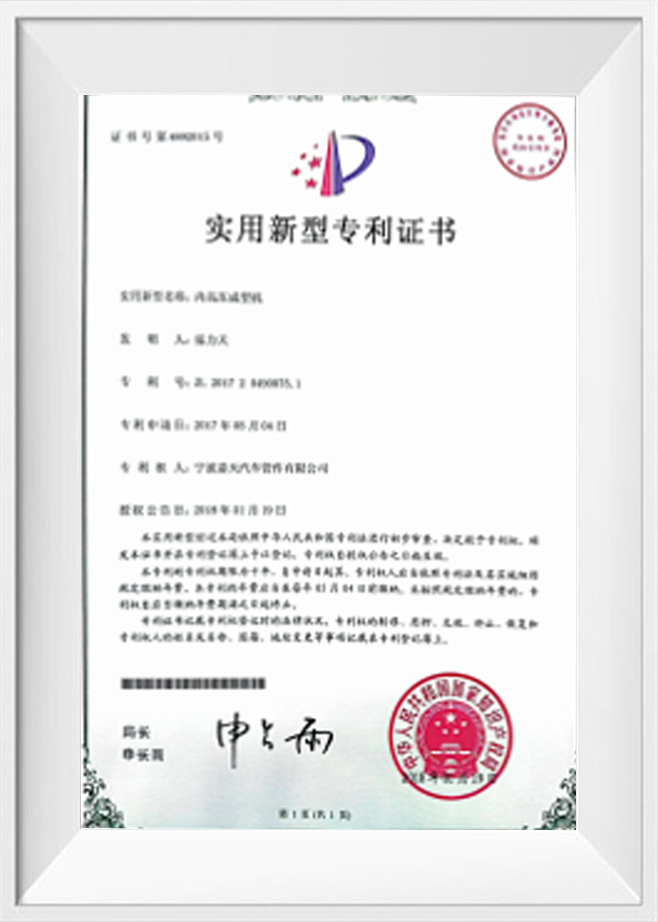

  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat

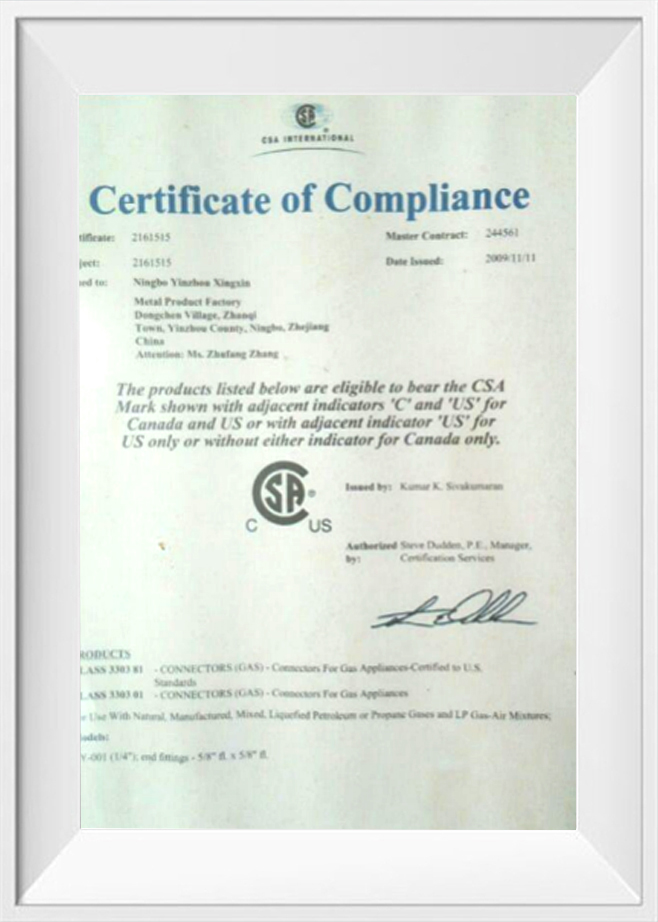

  • Certificaat van overeenstemming

Nieuws en informatie

Uitlaatgasrecirculatieleiding (EGR). Industry knowledge
In moderne auto-aandrijflijnen Uitlaatgasrecirculatieleiding (EGR). en brandstofinjectieleidingen zijn cruciale componenten die rechtstreeks van invloed zijn op de motorprestaties, de naleving van de emissienormen en de operationele veiligheid.
  • EGR-leidingsystemen: EGR-leidingen zijn een belangrijk onderdeel van de emissiebeheersing en leiden een gecontroleerd deel van het gekoelde uitlaatgas terug naar het inlaatspruitstuk van de motor. Dit proces verlaagt de temperaturen in de verbrandingskamer, waardoor de uitstoot van stikstofoxide (NOₓ) met maximaal 35% wordt verminderd (volgens industriële testgegevens) en de brandstofefficiëntie met 5-8% wordt verbeterd voor dieselmotoren. Zonder betrouwbare EGR-leidingen kunnen motoren niet voldoen aan de mondiale emissienormen (bijvoorbeeld Euro 6, EPA Tier 3, China VI).
  • Brandstofinjectieleidingen: Deze leidingen zijn verantwoordelijk voor het leveren van brandstof onder hoge druk van de brandstofrail naar de injectoren en zorgen voor nauwkeurige brandstofdosering en verneveling. De integriteit ervan heeft rechtstreeks invloed op het motorvermogen, de stabiliteit bij stationair draaien en het brandstofverbruik. Een enkel lek of drukval kan een vermindering van 15% in de motorefficiëntie en een verhoogde uitstoot van koolwaterstoffen (HC) veroorzaken.
Voor autofabrikanten is de samenwerking met een gespecialiseerde leidingleverancier als Jiatian (met 20 jaar ervaring op het gebied van precisieproductie sinds de oprichting van zijn voorganger Ningbo Xingxin Metal Products Factory in 1995) van cruciaal belang om te voldoen aan regelgeving en prestatiebenchmarks.
De twee leidingsystemen vervullen verschillende maar complementaire functies om de werking van de motor te optimaliseren:
Systeemtype Belangrijkste kernfuncties
EGR-leidingen 1. Koel het uitlaatgas af en recirculeer het om de vorming van NOₓ te onderdrukken
2. Schakel een snelle opwarming bij koude start in via bypassklepbediening
3. Ondersteuning van dubbele HP/LP-EGR-lusintegratie voor flexibel emissiebeheer
4. Handhaaf een stabiele druk met minimale drukval (≤2kPa bij volledige belasting)
Brandstofinjectieleidingen 1. Brandstof leveren bij een druk tot 2.500 bar (common rail-systemen)
2. Zorg voor een uniforme brandstofverdeling over de cilinders
3. Weersta pulsatie en trillingen om vermoeidheidsfalen te voorkomen
4. Voldoe aan strikte lek- en duurzaamheidsnormen
Leidingsystemen voor auto's worden geconfronteerd met extreme en variabele bedrijfsomgevingen die de materiële en structurele integriteit op de proef stellen:
  • Extreme temperaturen: EGR-leidingen zijn onderhevig aan voortdurende blootstelling aan uitlaatgastemperaturen van 600-850 ℃, terwijl de brandstofinjectieleidingen werken in een temperatuurbereik van -40 ℃ (koude start) tot 150 ℃ (motorruimte).
  • Druk en trillingen: De brandstofinjectieleidingen onderhouden een cyclische hoge druk (tot 2.500 bar), en de EGR-leidingen kunnen een uitlaattegendruk van 1-3 bar aan, gecombineerd met motortrillingen (10-2.000 Hz) die na verloop van tijd vermoeidheid veroorzaken.
  • Corrosieve media: EGR-gas bevat zure condensaten (bijvoorbeeld zwavelzuur) en de brandstofleidingen komen in contact met corrosieve additieven (bijvoorbeeld ethanolmengsels), wat leidt tot materiaaldegradatie zonder de juiste bescherming.
  • Ruimtebeperkingen: Motorruimtes hebben een beperkte installatieruimte, waardoor leidingen complexe bochten moeten hebben (bereikt via de CNC-buigmachines van Jiatian) en compacte modulaire ontwerpen.

Materiële innovaties

Materiaaltype Toepassingsscenario Belangrijkste voordelen
304/316L roestvrij staal EGR-leidingen Main Body Hoge corrosieweerstand, temperatuurbestendigheid tot 900℃, lage kosten
Nikkellegeringen met hoge sterkte EGR-koelerheaders Bestand tegen temperaturen van 850℃ en zure uitlaatcondensaten
Titanium legeringen Hoogwaardige brandstofinjectieleidingen 40% lichter dan staal, hoge drukbestendigheid (tot 3.000 bar)
PTFE-gecoat staal Brandstofleidingen voor alternatieve brandstoffen Chemische bestendigheid tegen ethanol/waterstof, lage wrijving voor verminderde slijtage

Veelgestelde vragen:

Vraag 1: Wat zijn de verschillen in aanpassingsvermogen tussen HP-EGR- en LP-EGR-systemen onder verschillende bedrijfsomstandigheden?

A: Het HP-EGR-gasafzuigpunt bevindt zich bij het uitlaatspruitstuk stroomopwaarts van de turbocompressor, waar het uitlaatgas onder hoge druk en temperatuur staat. Bij lage motortoerentallen en -belastingen kan het systeem de uitlaatgasrecirculatieverhouding nauwkeuriger regelen, waardoor verbrandingsinstabiliteit als gevolg van te magere mengsels wordt vermeden. Het LP-EGR-gaswinningspunt bevindt zich stroomafwaarts van de turbocompressor; uitlaatgas wordt gekoeld en drukloos gemaakt door de turbocompressor en het nabehandelingssysteem, waardoor het beter geschikt is voor hoge motortoerentallen en belastingen. Het vermindert de impact op de efficiëntie van de turbocompressor en verlaagt het roetgehalte in de uitlaatgassen. De combinatie van de twee systemen zorgt voor een evenwicht tussen emissies en vermogen over het volledige werkingsbereik.

Vraag 2: Wat is de overeenkomst tussen de drukwaarde van de brandstofinjectieleidingen en de druk van het brandstofsysteem van de motor?

A: De drukwaarde van de brandstofinjectieleidingen moet veel hoger zijn dan de normale werkdruk van het motorbrandstofsysteem om drukschommelingen en piekdrukken in het systeem op te vangen. De werkdruk van een conventioneel common-rail dieselsysteem bedraagt ​​bijvoorbeeld ongeveer 1.600-2.500 bar, terwijl de barstdruk van de brandstofinjectieleidingen doorgaans 1,5-2 keer de werkdruk moet zijn (d.w.z. hoger dan 4.000 bar). Het moet ook bestand zijn tegen langdurige cyclische drukeffecten om lekkage of breuk als gevolg van vermoeidheid te voorkomen.

Vraag 3: Welke media veroorzaken voornamelijk corrosie van de EGR-leidingen en welke kettingeffecten hebben ze op de motor?

A: Corrosie van de EGR-leidingen wordt voornamelijk veroorzaakt door zure condensaten in uitlaatgassen, zoals zwavelzuur uit zwavelverbranding en salpeterzuur uit stikstofoxidereacties, evenals oxidatieve corrosie door uitlaatgassen bij hoge temperaturen. Als de EGR-leidingen gecorrodeerd zijn en gaan lekken, zal aan de ene kant de uitlaatgasrecirculatieverhouding uit de hand lopen, wat leidt tot overmatige NOₓ-emissies van de motor die niet aan de wettelijke vereisten voldoen. Aan de andere kant kunnen corrosieve media samen met gelekt uitlaatgas het motorcompartiment infiltreren, waardoor omliggende componenten worden aangetast. Het kan zelfs de lucht-brandstofverhouding van de motor beïnvloeden als gevolg van uitlaatgaslekkage, waardoor vermogensverlies, stationaire jitter en andere storingen ontstaan.

Vraag 4: Wat zijn de belangrijkste benaderingen voor het lichter maken van leidingen in de automobielsector, en met welke technische knelpunten worden we geconfronteerd?

A: Er zijn drie hoofdbenaderingen voor het lichter maken van autoleidingen: ten eerste materiaalvervanging, zoals het gebruik van een titaniumlegering of een zeer sterke aluminiumlegering in plaats van traditioneel koolstofstaal, of het gebruik van samengestelde leidingen van technische kunststoffen en metalen; ten tweede, structurele optimalisatie, het bereiken van dunwandige en geïntegreerde ontwerpen door middel van processen zoals hydraulische interne vorming om overtollige componenten zoals leidingverbindingen te verminderen; ten derde procesinnovatie, zoals het gebruik van laserlassen in plaats van traditioneel lassen om materiaalophoping bij lassen te verminderen. De technische knelpunten zijn dat lichtgewicht materialen vaak hoge kosten met zich meebrengen, en dat sommige lichtgewicht materialen onvoldoende bestand zijn tegen hoge temperaturen, hoge druk en corrosiebestendigheid; dunwandige ontwerpen kunnen de vermoeidheidsweerstand en het drukdragend vermogen van leidingen verminderen, waardoor het moeilijk wordt om een ​​evenwicht te vinden tussen lichtgewicht en betrouwbaarheid.

Vraag 5: Welke nieuwe eisen zal de popularisering van alternatieve brandstoffen (zoals waterstof en methanol) met zich meebrengen voor brandstofinjectie en EGR-leidingen?

A: Voor brandstofinjectieleidingen heeft waterstof een klein moleculair volume en is gevoelig voor lekkage, en waterstof onder hoge druk veroorzaakt waterstofverbrossing in leidingmaterialen, waardoor leidingen een hogere afdichtingsprestatie en weerstand tegen waterstofverbrossing moeten hebben. Alcoholbrandstoffen zoals methanol zijn zeer corrosief en kunnen afdichtingen en buiswanden van traditionele leidingen beschadigen, waardoor speciale corrosiebestendige materialen nodig zijn (bijvoorbeeld PTFE-gecoat staal). Voor EGR-leidingen hebben methanolmotoren, hoewel sommige motoren op alternatieve brandstof (zoals waterstofmotoren) geen NOₓ-uitstoot hebben en geen EGR-systemen nodig hebben, nog steeds EGR nodig om te helpen bij de emissiereductie. Formaldehyde en andere stoffen die bij de verbranding van methanol worden geproduceerd, zullen de corrosie van de leidingen verergeren. Bovendien vereisen veranderingen in de bedrijfseigenschappen van motoren op alternatieve brandstof dat EGR-leidingen flexibelere stroomregelmogelijkheden hebben.

Vraag 6: Hoe kunnen vroegtijdige defecten aan EGR-leidingen en brandstofinjectieleidingen worden geïdentificeerd?

A: Wanneer de EGR-leidingen vroegtijdig defect raken, kan de motor last krijgen van instabiliteit bij stationair draaien, vermogensverlies en kan het emissiewaarschuwingslampje gaan branden. Sommige modellen kunnen ook een abnormaal verhoogd brandstofverbruik hebben. Als de leidingen kleine lekkages vertonen, kan er een zwakke uitlaatgeur worden waargenomen nadat de motor is opgewarmd. Vroege defecten aan de brandstofinjectieleidingen worden meestal gekenmerkt door onvoldoende motorvermogen, zwakke acceleratie en trillingen veroorzaakt door een onevenwichtige werking van cilinders, samen met abnormale schommelingen in de brandstofdruk. Als er een klein lek is, zullen er olievlekken verschijnen op de leidingverbindingen en zal het brandstofverbruik van het voertuig aanzienlijk toenemen.
