Wat is een brandstofinjectorlijn? Functie, typen en toepassingen uitgelegd

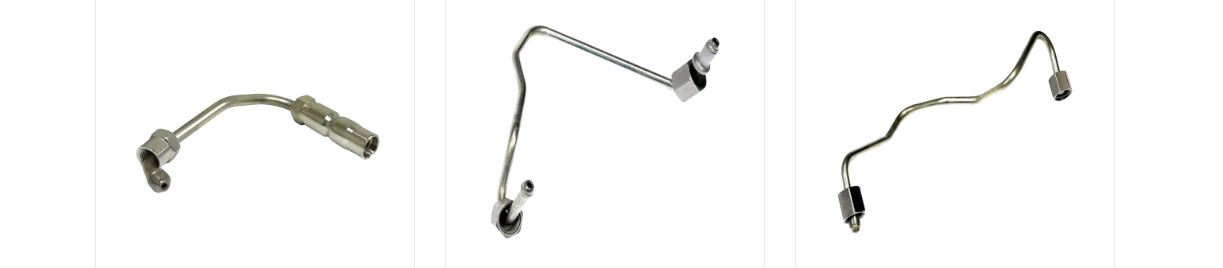

Wat is een Brandstofinjectorleiding
Een brandstofinjectorleiding, ook wel brandstofinjectieleiding genoemd, is de stijve metalen buis die brandstof onder druk van de hogedrukpomp of de common rail naar elke brandstofinjector transporteert, waardoor de druk en de stroomsnelheid die het verbrandingsproces vereist, behouden blijven. De buis creëert zelf geen druk, maar brengt de druk over die stroomopwaarts wordt gegenereerd en is tegelijkertijd bestand tegen uitzetting, trillingsmoeheid en herhaalde drukpulsaties.
In moderne dieselmotoren die zijn gebouwd rond een common rail- of verdelerpomparchitectuur, werkt deze pijp onder herhaalde drukcycli die in de huidige productiesystemen de 2000 bar kunnen overschrijden, waarbij enkele geavanceerde platforms zijn ontworpen voor drukken die de 2700 bar benaderen. Omdat de lijn tijdens een normaal onderhoudsinterval vele miljoenen keren deze drukstoten ervaart, zijn de wanddikte, de buigradius en de toestand van het interne oppervlak ontworpen rond de levensduur van vermoeiing in plaats van alleen maar op een enkele barstdrukwaarde.
Kernkenmerken
- Verbindt de hogedrukpomp of common-rail rechtstreeks met het injectorlichaam
- Brengt brandstof over die is behandeld als een niet-samendrukbare vloeistof zonder meetbare uitzetting
- Gevormd door CNC-buigen, zodat de buisgeometrie overeenkomt met de exacte bevestigingspunten op het motorblok
- Geproduceerd uit koudbewerkte stalen buizen die geschikt zijn voor herhaalde vermoeidheidscycli onder hoge druk
Kernfuncties van een brandstofinjectieleiding
Een brandstofinjectieleiding voert meerdere taken tegelijkertijd uit, en elke taak heeft invloed op hoe een motor start, stationair draait en reageert onder belasting.
Brandstof levering
De primaire taak van de lijn is het verplaatsen van een gemeten brandstofvolume van de pompuitlaat naar de injectorinlaat zonder verlies, beluchting of vertraging, waarbij de output van de brandstofinjectorlijn wordt afgestemd op de timing van de injector, zodat elke cilinder op tijd hetzelfde volume ontvangt.
Hogedruktransmissie
De leiding moet drukpieken die door de pomp of rail worden gegenereerd, overbrengen zonder uit te zetten of energie te absorberen die in plaats daarvan de injector zou moeten bereiken. Zelfs een kleine hoeveelheid elastische uitzetting in de buiswand kan de drukopbouw bij de injectortip vertragen, een effect dat ingenieurs omschrijven als volumetrisch efficiëntieverlies.
Nauwkeurigheid van injectietiming
Omdat brandstof als onsamendrukbaar wordt behandeld, vindt de overdracht van drukgolven door de leiding plaats in een fractie van een milliseconde. Elke variatie in pijplengte, interne diameter of wandstijfheid tussen cilinders kan de injectietiming enigszins verschuiven van de ene cilinder naar de andere, dus technische teams specificeren bijpassende brandstofinjectielijnlengtes en buigpaden over een cilinderbank, waar de lay-out dit ook toelaat.
Ondersteuning voor atomisering
Stabiele drukafgifte bij het injectormondstuk zorgt ervoor dat de brandstof kan verstuiven in het fijne druppelpatroon dat verbranding vereist. Wanneer een brandstofinspuitleiding versleten, gebarsten of te klein is, daalt de druk bij het mondstuk en neemt de vernevelingskwaliteit af, wat zich doorgaans uit in ruw stationair draaien, hardere koude starts of meer uitlaatrook.
Soorten brandstofinjectorleidingen
Brandstofinjectorleidingen zijn over het algemeen gegroepeerd op basis van de wandstructuur en op basis van het motorplatform waarvoor ze zijn ontworpen.
| Typ | Structuur | Typische toepassing |
|---|---|---|
| Enkelwandige pijp | Eén doorlopende koudgetrokken stalen wand | Personenauto's en lichte dieselmotoren |
| Dubbelwandige (duplex) buis | Twee lagen koud gevormd tot één muur voor extra barstmarge | Zware vrachtwagens, bussen en offroad-motoren |
| Met autofrettage behandelde pijp | Enkelwandig inwendig voorgespannen door gecontroleerde overdruk | Commonrailsystemen boven 2000 bar |
| Gepantserde pijp met mouwen | Standaardbuis voorzien van een beschermende buitenhoes op slijtagepunten | Motoren met strakke kabelgeleiding in de buurt van bewegende componenten |
Classificatie per toepassing
- Dieselbrandstofinjectieleidingen voor personenauto's
- Brandstofinjectieleidingen voor lichte bedrijfsvoertuigen
- Injectieleidingen voor zware vrachtwagens en bussen
- Lijnen voor landbouw- en bouwmachines
- Maritieme en industriële motorlijnen
- Injectieleidingen van generatorset
Structuur van een brandstofinjectorlijn
Een voltooid brandstofinjectorleidingsamenstel is opgebouwd uit meer dan één enkele buis. Elk uiteinde is gevormd en machinaal bewerkt om af te dichten tegen de pomp of rail aan de ene kant en tegen de injector aan de andere kant, terwijl het middengedeelte tot een specifieke straal is gebogen zodat het omliggende motoronderdelen zonder contact vrijmaakt.
Vereenvoudigd isometrisch aanzicht van een brandstofinjectorleiding tussen een pomp- of raillichaam en de injector
Belangrijkste componenten
- Kegel zitting: de machinaal bewerkte punt die een metaal-op-metaal afdichting vormt tegen de pomp- of railuitlaat
- Wartelmoer: wordt op de uitlaattap geschroefd en trekt de kegelzitting in afdichtend contact
- Buislichaam: het dragende gedeelte tussen beide uiteinden, gevormd door CNC-buigen
- Wartelmoer: de fitting aan de injectorzijde die het andere uiteinde vastzet
- Beschermhoes: een optionele buitenlaag toegevoegd waar de buis anders tegen beugels of aangrenzende lijnen zou wrijven
Prestatiegegevens brandstofinjectorlijn
De onderstaande figuren vatten de vaak waargenomen drukbereiken, de dimensionale verdeling en de vergelijkende prestaties over verschillende leidingtypen samen. Ze worden gepresenteerd als algemene referentiepunten en niet als specificaties voor een enkel motormodel.
Evolutie van de injectiedruk over systeemgeneraties heen
Geschatte common rail-druk in bar over opeenvolgende systeemgeneraties
Typische bedrijfsdruk per toepassing
Typisch bovenste werkdrukbereik per motorplatform, uitgedrukt in bar
Gemeenschappelijke buitendiameterverdeling
Relatief aandeel van buitendiametermaten die gewoonlijk worden gebruikt bij toepassingen met brandstofinjectieleidingen
Prestatievergelijking tussen buistypen
Relatieve vergelijking van leidingtypen over vijf prestatiekenmerken, gescoord op een vijfpuntsschaal
Materiaalen en productieproces
Materiaalkeuze en vormmethode beïnvloeden hoe lang een brandstofinjectorleiding standhoudt onder herhaalde drukcycli.
| Material | Typisch kenmerk | Gemeenschappelijk gebruik |
|---|---|---|
| Koolstofstaal | Koudgetrokken, hoge treksterkte, kostenefficiënt | Personenauto's en lichte toepassingen |
| Gelegeerd staal | Hogere vermoeidheidsweerstand door legeringselementen | Middelzware en zware dieselsystemen |
| Roestvrij staal | Sterke corrosieweerstand in vochtige of maritieme omgevingen | Motoren voor maritieme, industriële en buitenapparatuur |
Koudvervormen en autofrettage
Door tijdens de verwerking gecontroleerde interne druk op de buis uit te oefenen, ontstaat er plastische vervorming aan de binnenwand, waardoor er restdrukspanning ontstaat. Deze restspanning compenseert de trekspanning die wordt gegenereerd tijdens normale werkdruk, waardoor de levensduur van de vermoeiing wordt verbeterd en de barstdrukmarge van de voltooide brandstofinjectieleiding wordt vergroot.
CNC-buigen en dimensionale controle
CNC-buisbuigapparatuur vormt de driedimensionale geometrie van elke brandstofinjectorlijn zodat deze overeenkomt met de bevestigingspunten van een specifiek motorontwerp, waardoor het voltooide onderdeel correct wordt geplaatst zonder extra spanning op de verbindingspunten.
Toepassingen van brandstofinjectorleidingen en brandstofinjectieleidingen
Brandstofinjectieleidingen zijn ontworpen rond de routeringsruimte, de werkcyclus en de werkomgeving van het platform dat ze bedienen.
- Dieselpersonenauto's: compacte buigradii voor motorruimtes met korte wielbasis
- Lichte bedrijfswagens en pick-ups: lijnen afgestemd op een hogere inschakelduur bij stationair draaien en stop-startgebruik
- Middelzware en zware vrachtwagens en bussen: lijnen met een grotere buitendiameter geschikt voor langere drukcycli
- Landbouw- en bouwmachines: leidingen zijn zo aangelegd dat ze stof, trillingen en grote temperatuurschommelingen kunnen verdragen
- Scheeps- en industriële motoren: lijnen gespecificeerd met extra corrosieweerstand voor vochtige werkomgevingen
- Generatorsets en stationaire stroomapparatuur: lijnen die geschikt zijn voor continu gebruik in plaats van voor variabele belastingwisselingen
Productiecapaciteit voor brandstofinjectorleidingen
Productiefaciliteiten die opereren als fabrikant van brandstofinjectiebuizen combineren doorgaans CNC-buisbuigen, inwendig koudvormen en precisiebewerking onder één dak, zodat de maattoleranties consistent blijven vanaf het eerste prototype tot het volledige productievolume. Een faciliteit die rond deze omvang is gebouwd, beslaat gewoonlijk tienduizenden vierkante meters en combineert geautomatiseerde buizenbuigcentra met speciale soldeer- en laslijnen om OEM-brandstofinjectielijnprogramma's op één enkel, traceerbaar productiepad te houden.
Typische productieapparatuur
- Meerdere CNC volautomatische pijpbuigmachines voor exacte driedimensionale geometrie
- Hydraulische inwendige vormmachines die een breed diameterbereik bestrijken
- Geautomatiseerd laserlassen en lasrobotcellen voor een consistente verbindingskwaliteit
- Grootschalige bewerkingscentra voor eindvormen, kegelzittingen en draadsnijden
- Een speciale test- en inspectieruimte voor maat- en drukcontroles
Op deze manier opgezette faciliteiten zijn gepositioneerd om zowel een leverancier van dieselbrandstofinjectorpijpen voor de aftermarket-distributie als een rol als fabrikant van common rail-injectorpijpen voor OEM-platforms te ondersteunen, aangezien dezelfde buisvormings- en autofrettage-proceslijn kan schakelen tussen duplex-, enkelwandige en gepantserde configuraties zonder afzonderlijke investeringen in gereedschap. Voor kopers die onderzoek doen naar een in China gevestigde toeleveringsketen van een fabrikant van brandstofinjectieleidingen, is de combinatie van intern onderzoek en ontwikkeling, een gecontroleerd vormingsproces en geïntegreerde laboratoriumtests doorgaans bepalend of een leverancier van hogedrukbrandstofleidingen nauwe toleranties kan aanhouden bij herhaalde productieruns.
Installatie- en onderhoudsoverwegingen
Een juiste behandeling voor en na de installatie heeft een direct effect op hoe lang een brandstofinjectorleiding zonder problemen presteert.
Installatiepraktijken
- Draai de wartelmoeren vast volgens de koppelvolgorde die voor de motor is gespecificeerd, en werk in gelijkmatige, geleidelijke fasen in plaats van in één keer continu trekken
- Ondersteun de buis over de gehele lengte met de originele klemmen, zodat de trillingsbelasting zich niet concentreert op de fittinguiteinden
- Vermijd het opnieuw buigen of rechttrekken van een gevormde lijn in het veld, omdat het hervormen van een koud bewerkte buis het resterende spanningspatroon verwijdert dat tijdens de productie is ingebouwd
Inspectie- en slijtageborden
- Brandstoflekkage of natte resten rond het gebied van de wartelmoer
- Zichtbare oppervlaktescheuren nabij de kegelzitting of bij een gebogen top
- Oppervlakteputjes of verkleuring op lijnen die zijn blootgesteld aan vocht of strooizout
- Een ruwe stationaire of harde koude start die verbetert zodra de raildruk wordt gecontroleerd
Opslagbehandeling
Wanneer een brandstofinjectorleiding wordt opgeslagen vóór installatie, verkleint het op zijn plaats houden van de beschermende eindkappen en de buis op een droge, temperatuurstabiele plaats de kans op vochtgerelateerde oppervlaktecorrosie voordat het onderdeel de motor bereikt.
Veelgestelde vragen
Vraag 1: Wat is een brandstofinjectorleiding?
Een brandstofinjectorleiding is een hogedrukleiding die brandstof van de injectiepomp of common-rail naar de injector overbrengt, waardoor de druk wordt gehandhaafd die nodig is om de injector te laten openen en brandstof op tijd af te leveren.
Vraag 2: Wat doet een brandstofinjectorleiding?
Het zorgt voor de brandstoftoevoer, hogedruktransmissie en injectienauwkeurigheid, waardoor het druksignaal van de pomp of rail consistent blijft tot aan de verstuiver.
Vraag 3: Hoe werkt een dieselinjectorleiding?
De lijn brengt de brandstofdruk met minimale vertraging over, ondersteunt een nauwkeurige injectietiming en helpt de injector een fijn verneveld spuitpatroon te produceren op het moment van injectie.
Vraag 4: Van welke materialen zijn de brandstofinjectieleidingen gemaakt?
Veel voorkomende materialen zijn onder meer roestvrij staal, koolstofstaal en gelegeerd staal, gekozen op basis van de drukwaarde, vermoeidheidsvereisten en de werkomgeving van de motor.
Vraag 5: Hoe vaak moeten de brandstofinjectieleidingen worden geïnspecteerd?
Routinematige visuele inspectie bij elk onderhoudsinterval is gebruikelijk, waarbij wordt gecontroleerd op lekkage bij fittingen, oppervlaktescheuren in de buurt van bochten en corrosie op het buitenoppervlak.
Vraag 6: Kan een brandstofinjectorleiding worden gerepareerd of moet deze worden vervangen?
Omdat de buis afhankelijk is van een specifiek intern restspanningspatroon, wordt een lijn die scheuren, vervorming of lekkage vertoont doorgaans vervangen in plaats van opnieuw gevormd of gerepareerd.
Vraag 7: Wat zorgt ervoor dat een brandstofinjectorleiding lekt of barst?
Herhaalde drukvermoeidheid, losse of te vast aangedraaide fittingen, schurende trillingen tegen nabijgelegen componenten en corrosie zijn de meest voorkomende oorzaken.
Vraag 8: Zijn de brandstofinjectorleidingen hetzelfde voor benzine- en dieselmotoren?
Nee, common rail- en pompsystemen op diesel werken over het algemeen bij veel hogere drukken dan systemen met directe benzine-injectie, dus de lijnwanddikte en materiaalkeuze verschillen dienovereenkomstig.
