Hoe kiest u de juiste brandstofinjectorlijn voor automobieltoepassingen?
Het selecteren van de juiste brandstofinjectorlijn voor auto's komt neer op vier factoren
Het recht Brandstofinjectorlijn voor auto's is degene die overeenkomt met de werkdruk van het brandstoftoevoersysteem, een materiaal gebruikt dat geschikt is voor het brandstoftype en de omgeving onder de motorkap, aansluit via een passende stijl die geschikt is voor de injector en rail, en de juiste maat heeft voor diameter, wanddikte en routeringslengte. Als een van deze variabelen fout is, wordt de levensduur verkort en kan dit na verloop van tijd leiden tot een ongelijkmatige brandstoftoevoer aan de injectortip.
Op een benzinemotor met meerdere poorten is een brandstofleiding geschikt voor lage tot matige druk met een corrosiebestendige coating over het algemeen voldoende voor het injectortoevoersegment. Bij een benzinemotor met directe injectie of een common-rail dieselmotor moet de injectorleiding tussen de rail of pomp en elke injector bestand zijn tegen drukken die een orde van grootte hoger liggen, wat vraagt om koudbewerkte stalen buizen in plaats van een standaard slangsamenstel. In de onderstaande secties wordt elke selectiefactor gedetailleerder besproken, samen met referentiediagrammen die laten zien hoe deze variabelen zich verhouden tot de gangbare motorplatforms.

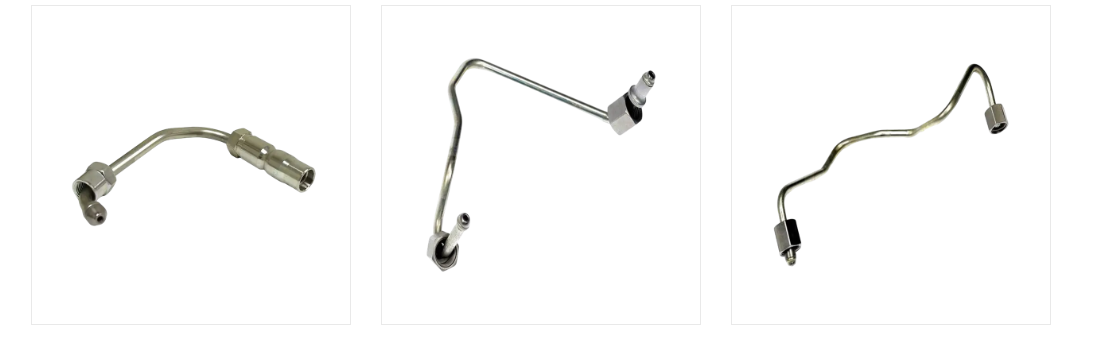

Wat een Brandstofinjectorleiding Eigenlijk wel in het brandstofsysteem
Een brandstofinjectorleiding is het gedeelte van de slang dat brandstof onder druk van de pomp of common rail naar het injectormondstuk bij elke cilinder transporteert. Binnen de bredere gasleiding in het autonetwerk bevindt deze zich helemaal aan het einde van het leveringstraject, na de tankleiding, filterleiding en toevoerleiding, en net vóór het punt waar brandstof wordt gedoseerd en verneveld in de inlaatpoort of verbrandingskamer. Omdat het het dichtst bij de injector opereert, ondervindt dit segment de scherpste drukpulsen in het gehele brandstofcircuit.
Autobrandstofleidingen worden in het dagelijkse gesprek vaak gegroepeerd, maar de injectorleiding zelf is een apart onderdeel van de tank-naar-pompleiding of de retourleiding. Het moet een snelle drukpulsatie tolereren die ontstaat elke keer dat een injector opent en sluit, in sommige gevallen honderden keren per seconde over het hele motortoerentalbereik, terwijl het strak genoeg blijft om zelfs maar een kleine lekkage bij de verbindingspunten te voorkomen.
Waarom het injectorlijnsegment extra technische aandacht krijgt
In tegenstelling tot een lengte brandstofslangen voor algemeen gebruik, heeft een injectorleiding doorgaans een stijve of halfstijve wandconstructie nodig, zodat deze onder trillingen zijn vorm tegen het injectorlichaam behoudt. In veel onderdelencatalogi wordt een brandstofleiding van dit type vermeld onder de hardware voor brandstoftoevoer, naast de bijbehorende fittingen, klemmen en montageclips, aangezien al deze onderdelen samenwerken om de verbinding afgedicht te houden door herhaalde drukwisselingen.
Veel voorkomende materialen die worden gebruikt in brandstofinjectorleidingen en hoe ze zich verhouden
Vier materiaalfamilies bestrijken het grootste deel van de markt voor brandstofinjectoren voor auto's: roestvrij staal, koudbewerkte staallegeringen, nylon en composiet- of versterkte polymeerbuizen. Ze balanceren allemaal op een andere manier druktolerantie, corrosieweerstand en flexibiliteit. Daarom gebruiken motorontwerpers zelden hetzelfde materiaal voor de lagedruktoevoerzijde en de hogedrukinjectorzijde van hetzelfde systeem.
Materiaalmomentopname voor selectie van brandstofinjectorleidingen
| Materiaal | Typische drukklasse | Corrosiebestendigheid | Flexibiliteit | Gemeenschappelijke toepassing |
|---|---|---|---|---|
| Roestvrij staal | Hogedruk common rail-segment | Hoog | Laag | Diesel- en GDI-injectortoevoerleidingen |
| Staallegering, koud bewerkt | Hogedruk common rail-segment | Matig tot hoog | Laag | Common-rail-injectieleidingen voor dieselmotoren |
| Nylon | Laag to moderate pressure | Hoog | Hoog | Aanvoer-, retour- en dampleidingen |
| Composiet, versterkt | Matige druk | Matig tot hoog | Matig | Middendrukvoeding en springlijnen |
Roestvast staal en koudverwerkte staallegeringen domineren het hogedruksegment omdat beide door autofrettage kunnen gaan, een koude bewerkingsstap die de binnenwand voorbij zijn vloeigrens drukt en een laag resterende drukspanning achterlaat. Die restspanning compenseert de trekspanning die ontstaat tijdens elke injectiedrukpuls, wat één van de redenen is dat een goed verwerkte stalen injectorleiding druk aankan die ver boven de druk ligt. 200 MPa in een common-rail dieseltoepassing zonder vroegtijdige vermoeiingsscheuren.
Het afstemmen van de drukwaarden op het gebruikte injectiesysteem
De drukklasse is het eerste filter dat wordt toegepast bij het beperken van een brandstofleidingoptie. Een lijn die is gebouwd voor een lagedrukbenzinetoevoercircuit is geen vervanging voor het segment dat een common rail-injector voedt, en het gebruik van de verkeerde klasse in beide richtingen verspilt de duurzaamheidsmarge of creëert een reëel betrouwbaarheidsrisico.
Typische bedrijfsdruk per systeemtype
De common-rail-injectorlijn voor hogedrukdieselmotoren is het segment dat de meeste technische aandacht krijgt, omdat deze zowel extreme statische druk als snelle pulsaties moet kunnen weerstaan. Benzinesystemen met directe injectie zitten daar tussenin en hebben een pijp nodig die MPa-cijfers met dubbele cijfers aankan zonder de wanddikte van een dieselleiding. Begrijpen in welke categorie een voertuig valt, is de snelste manier om een compatibele brandstofinjectielijn op de shortlist te zetten voordat u naar materiaal- of montagedetails kijkt.
Typen brandstofleidingfittingen en verbindingsmethoden voor een veilige afdichting
Brandstofleidingen en fittingen werken als één systeem in plaats van als afzonderlijke aankopen, omdat een slang die anders correct is beoordeeld nog steeds kan lekken als deze wordt gecombineerd met een niet-overeenkomende connector. Brandstofinjectielijnassemblages voor auto's maken doorgaans gebruik van een handvol beproefde verbindingsstijlen, gekozen op basis van drukklasse, buismateriaal en hoe vaak de verbinding moet worden onderhouden.
Soorten brandstofleidingverbindingen die te vinden zijn op moderne voertuigen
- Flare fittingen Vorm een metaal-op-metaal afdichting met behulp van een uitlopend buisuiteinde dat tegen een bijpassende kegel wordt gedrukt, vaak gebruikt op stalen injectorleidingen die onder hoge druk staan.
- Compressie fittingen vertrouw op een ferrule die in de buiswand bijt als de moer wordt vastgedraaid, handig als een lijn moet worden samengevoegd zonder het uiteinde van de buis te laten uitwaaieren.
- Snelkoppelingen klikken in elkaar en worden veel gebruikt op nylon aanvoer- en retourleidingen waar snelle montage en demontage van belang zijn tijdens servicewerkzaamheden.
- Banjo-fittingen gebruik een connector in holle boutstijl waarmee de lijn in een vaste rotatiehoek kan zitten, vaak te vinden bij de injectorinlaat waar de ruimte krap is.
- Druk op weerhaakfittingen paar met versterkte brandstofslangen in lagere drukgedeelten van het circuit en worden doorgaans vastgezet met een klem.
- Compressiemoeren met schroefdraad worden gebruikt bij de injector- en railpoorten van hogedrukstalen leidingen, die tijdens de montage volgens een vaste specificatie worden vastgedraaid.
Auto-slangen en fittingen werken samen
In de praktijk combineren autoslangen en fittingen voor autobrandstofleidingen stijve buissecties met korte flexibele slangtrajecten waar trillingsisolatie nodig is tussen de motor en het chassis. De typen brandstofleidingfittingen verschillen tussen connectoren in de originele uitrusting en generieke aftermarket-ontwerpen. De veiligste aanpak bij het aanschaffen van een vervangend type brandstofleidingconnector is het afstemmen van de draadspoed, de buitendiameter van de buis en de afdichtingsmethode van het originele onderdeel in plaats van uit te gaan van uitwisselbaarheid tussen motorfamilies.
Overwegingen met betrekking tot diameter, wanddikte en lengte bij de selectie van injectorlijnen
Buitendiameter- en wanddikteschaal met zowel drukklasse als injectorstroomvereiste. Een dieselmotor met een grotere cilinderinhoud of een zware dieselmotor verplaatst meer brandstof per cyclus, dus de injectorleiding heeft doorgaans een bredere boring nodig om de stroomsnelheid en drukval binnen een acceptabel bereik te houden, terwijl de wand nog steeds dikker moet worden om de hogere werkdruk te kunnen beheersen.
Lengte is net zo belangrijk als diameter. Een run die langer is dan nodig zorgt voor drukval en extra massa die moet worden vastgeklemd en ondersteund, terwijl een run die te kort is de fittingen aan beide uiteinden onder spanning zet zodra de motor onder zijn eigen steunen zit. Door de oorspronkelijke buislengte en bochtgeometrie te volgen, of door een goed afgemeten vervanging, blijft de lijn vrij van ongewenste spanningen bij de injector- en railverbindingen.
Routering, vrije ruimte en trillingsbescherming tijdens installatie
Een juiste routing beschermt een brandstofinjectorleiding tegen twee van de meest voorkomende storingsoorzaken: hitte en schuren. Een leiding die dicht bij het uitlaatspruitstuk loopt, veroudert sneller dan een leiding die langs de koelere kant van de motorruimte loopt, en een leiding die tegen een beugel of kabelboom schuurt, zal uiteindelijk door de buitenwand heen slijten.
- Volg het oorspronkelijke routeringspad en de cliplocaties, zodat de lijn de ontworpen afstand tot bewegende delen en hete oppervlakken behoudt.
- Houd een zichtbare opening tussen de buis en eventuele uitlaatcomponenten, door een hitteschildgedeelte toe te voegen waar de fabrieksindeling er één bevat.
- Plaats montageklemmen op gelijke afstanden, zodat de buis niet voldoende kan buigen om contact te maken met aangrenzende hardware tijdens beweging van de motor.
- Vermijd het strakker buigen van stalen buizen dan de nominale minimale buigradius, aangezien een scherpe bocht de wand dunner maakt en de spanning concentreert.
- Controleer het koppel bij elke fitting na de eerste verwarmingscyclus, aangezien thermische uitzetting een verbinding die koud is aangedraaid enigszins kan losmaken.
Herkennen van slijtage, lekkages en prestatieproblemen tijdens de kilometerstand van het voertuig
Slijtage van de brandstofinjectieleidingen heeft de neiging zich geleidelijk op te bouwen in plaats van in één keer te verschijnen. Daarom worden bij periodieke visuele inspecties de meeste problemen opgespoord voordat ze de rijeigenschappen beïnvloeden. De onderstaande grafiek illustreert hoe het aandeel geïnspecteerde lijnen dat enige vorm van slijtage vertoont doorgaans stijgt naarmate de kilometerstand toeneemt.
Een brandstofinjectorleiding faalt zelden zonder waarschuwingssignalen. Een zwakke brandstofgeur in de buurt van de motorruimte, een zichtbaar vochtresidu langs de buis, een ruw stationair toerental dat voorheen niet aanwezig was, of een kleine daling van de brandstofdrukwaarden tijdens de diagnose zijn allemaal redenen om de leiding en de fittingen te inspecteren voordat het probleem het starten of accelereren beïnvloedt.
Onderhoudspraktijken die de levensduur van de injectorlijn helpen verlengen
De meeste praktijken die een brandstofinjectorleiding beschermen zijn eenvoudig en weinig inspanning, waardoor ze gemakkelijk kunnen worden samengevoegd tot een routineonderhoudsbezoek in plaats van ze als een afzonderlijke taak te behandelen.
- Veeg de leiding en fittingen schoon tijdens het verversen van olie en zoek naar een doffe, kleverige film die duidt op langzaam sijpelen.
- Controleer de montageclips op barsten of losheid, aangezien een lijn die kan bewegen een lijn is die uiteindelijk zal schuren.
- Houd de motorruimte vrij van vuilophopingen rond de lijn, omdat opgesloten vocht en straatgrit de oppervlaktecorrosie versnellen.
- Vervang versleten klemmen en pakkingen tegelijk met eventuele fittingen die beschadigd zijn tijdens niet-gerelateerde reparatiewerkzaamheden.
- Controleer of de onderhoudsintervallen van het brandstoffilter worden nageleefd, aangezien vervuiling door deeltjes de slijtage in de injectorleiding en bij de injector zelf kan versnellen.
Productiepraktijken achter de productie van duurzame brandstofinjectorlijnen
De hierboven beschreven prestatieverschillen komen voort uit de manier waarop een brandstofinjectorleiding wordt vervaardigd, en niet alleen uit de grondstof waaruit deze is opgebouwd. Hogedrukinjectorleidingen worden doorgaans gevormd uit speciaal geselecteerde buizen van laaggelegeerd staal, vervolgens met warmte behandeld en koud bewerkt om de vloeigrens en weerstand tegen vermoeidheid te verhogen, zodat de afgewerkte buis de drukpulsatie van een common rail-dieselsysteem aankan.
Autofrettage-verwerking, waarbij de buis tijdens de productie onder druk wordt gezet buiten het normale werkbereik, creëert een laag resterende drukspanning op de binnenwand die de trekspanning tegengaat die tijdens bedrijf wordt gegenereerd. Vervolgens wordt nauwkeurig CNC-buisbuigen gebruikt om elke lijn vorm te geven, zodat de driedimensionale geometrie in lijn ligt met de motorindeling, waardoor de installatie eenvoudig blijft en extra spanning op de bevestigingspunten wordt vermeden.
Productiefaciliteiten die gespecialiseerd zijn in deze categorie, zoals JIATIAN in Ningbo, combineren CNC-pijpbuigapparatuur, hydraulische vormlijnen, geautomatiseerd laserlassen en speciale testruimtes om de maatnauwkeurigheid en wandintegriteit consistent te houden van de ene productierun tot de volgende. Dit soort geïntegreerde proces, van het vormen van de buis tot en met de laatste geometriecontroles, zorgt ervoor dat een brandstofinjectielijn volgens een herhaalbare standaard kan worden geproduceerd voor zowel grote ordervolumes als kleinere op maat gemaakte series.
Veelgestelde vragen over brandstofinjectorleidingen voor auto's
| Vraag 1: Wat is een brandstofinjectorleiding Een brandstofinjectorleiding is het slangsegment dat brandstof onder druk van de pomp of common rail naar de injector bij elke cilinder transporteert, en vormt de laatste schakel in het brandstoftoevoerpad. | Vraag 2: Wat doet een brandstofinjectorleiding? Het brengt brandstof onder druk over naar de injector en is tegelijkertijd bestand tegen de snelle drukpulsen die ontstaan elke keer dat de injector opent en sluit tijdens de werking van de motor. |
| Vraag 3: Waar bevindt zich de brandstofinjectorleiding Het loopt tussen de brandstofrail of hogedrukpomp en het injectorlichaam, meestal langs de boven- of zijkant van de motor nabij het inlaatspruitstuk. | Vraag 4: Van welke materialen zijn brandstofinjectorleidingen gemaakt? Veel voorkomende opties zijn roestvrij staal, koudbewerkte staallegeringen, nylon en composietmaterialen, elk geschikt voor een andere druk- en flexibiliteitsbehoefte. |
| Vraag 5: Wat is het verschil tussen een brandstofinjectorleiding en een brandstofrail De brandstofrail is het gedeelde spruitstuk dat brandstof onder druk naar elke cilinder verdeelt, terwijl de injectorleiding het afzonderlijke segment is dat de rail of pomp verbindt met een enkele injector. | Vraag 6: Hoe weet ik of mijn brandstofinjectorleiding defect is? Tekenen zijn onder meer een zichtbare brandstofgeur, vochtige resten langs de buis, onverklaarbaar onregelmatig stationair draaien of een daling van de gemeten brandstofdruk tijdens een diagnostische controle. |
| Vraag 7: Wat veroorzaakt lekkage van de brandstofinjectorleiding? Typische oorzaken zijn onder meer losse of versleten fittingen, schuren door slechte speling met nabijgelegen onderdelen, oppervlaktecorrosie en vermoeidheidsscheuren na langdurige drukwisselingen. | Vraag 8: Kan een beschadigde brandstofinjectorleiding de motorprestaties beïnvloeden Ja, een beschadigde leiding kan een ongelijkmatige brandstofdruk bij de injector veroorzaken, wat kan leiden tot onregelmatig stationair draaien, aarzeling of verminderd vermogen, afhankelijk van de ernst van het probleem. |
| Vraag 9: Hoe vaak moeten de brandstofinjectorleidingen worden vervangen? Er is geen vast interval, aangezien de levensduur afhangt van het aantal kilometers, de route en de bedrijfsomstandigheden. Daarom wordt periodieke visuele inspectie aanbevolen volgens een strikt kalendergebaseerd schema. | Vraag 10: Corrosie van de brandstofinjectorleiding voorkomen Houd de motorruimte vrij van opgesloten vocht en vuil, behandel schade aan de beschermende coating onmiddellijk en kies een materiaal dat geschikt is voor de plaatselijke werkomgeving. |
